AvanTec - Kippmechanismus für Drehfenster

Systemübersicht:

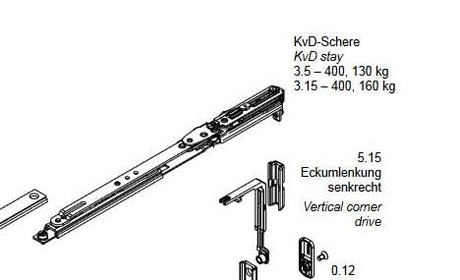

In der Tabelle siehst du in der ersten Spalte eine Nummer, diese Nummer bezieht sich auf die Nummer in der Zeichnung, um deutlich anzuzeigen, welches Teil gemeint ist.
LS = Links angeschlagen (betrachtet von der Seite, auf der du das Element zu dir hin öffnest.)
RS = Rechts angeschlagen (betrachtet von der Seite, auf der du das Element zu dir hin öffnest.)

Klicke direkt auf die Artikelnummer in der Tabelle, um direkt zur Bestellseite des Artikels zu gelangen.

Zeichn. Nr.	Teil	LS	RS

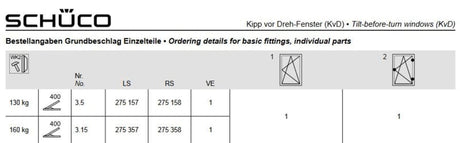

3.5	Schere 400 mm max 130 kg	275157	275158
3.15	Schere 400 mm max 160 kg	275357	275358
6.1	Getriebe 23 mm	243033	243034
6.2	Getriebe 43 mm	243037	243038
1.2	Ecklager unten – Bandseite 130 kg	275007	275008
1.6	Ecklager unten – Bandseite 160 kg	275173	275174
7.5	Auflaufbock unten – Griffseite	243079	243080
9.1	Steuerstück mit Blockierung	243049	243050
10	Auflagerblock	218051	218051

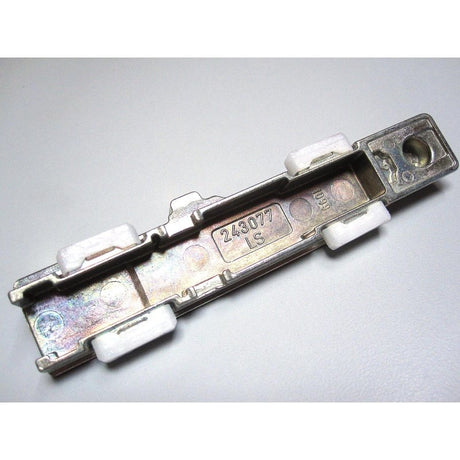

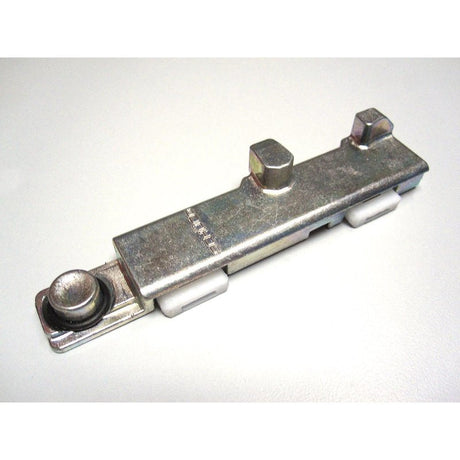

11.4	Fingerriegel	243077	243078
5.1	Eckumlenkung mit Fehlbedienungssperre	243027	243027
5.2	Eckumlenkung – untere Griffseite alternativ	243028	243028
5.15	Eckumlenkung oben - Bandseite	248925	248925
8.1	Schließrolle	243047	243047
6.9	Anbohrschutz	233921	233921
9.2	Verstellbares Steuerstück	275099	275099
64.3	Kit Kipp vor Drehen 160 kg	275005	275005
0.12	Dk rs 2 Kit	243953	243953
0.16	Zusatzverriegelung WK 2	243066	243066
